电解用晶闸管整流柜电源系统主要由整流变压器、可控硅整流系统、控制触发系统、保护系统、操作联锁及信号系统等构成。高压经过高压断路器，进入整流变压器，经过降压后，再由整流器将交流电转化为直流电提供给电解槽负载。

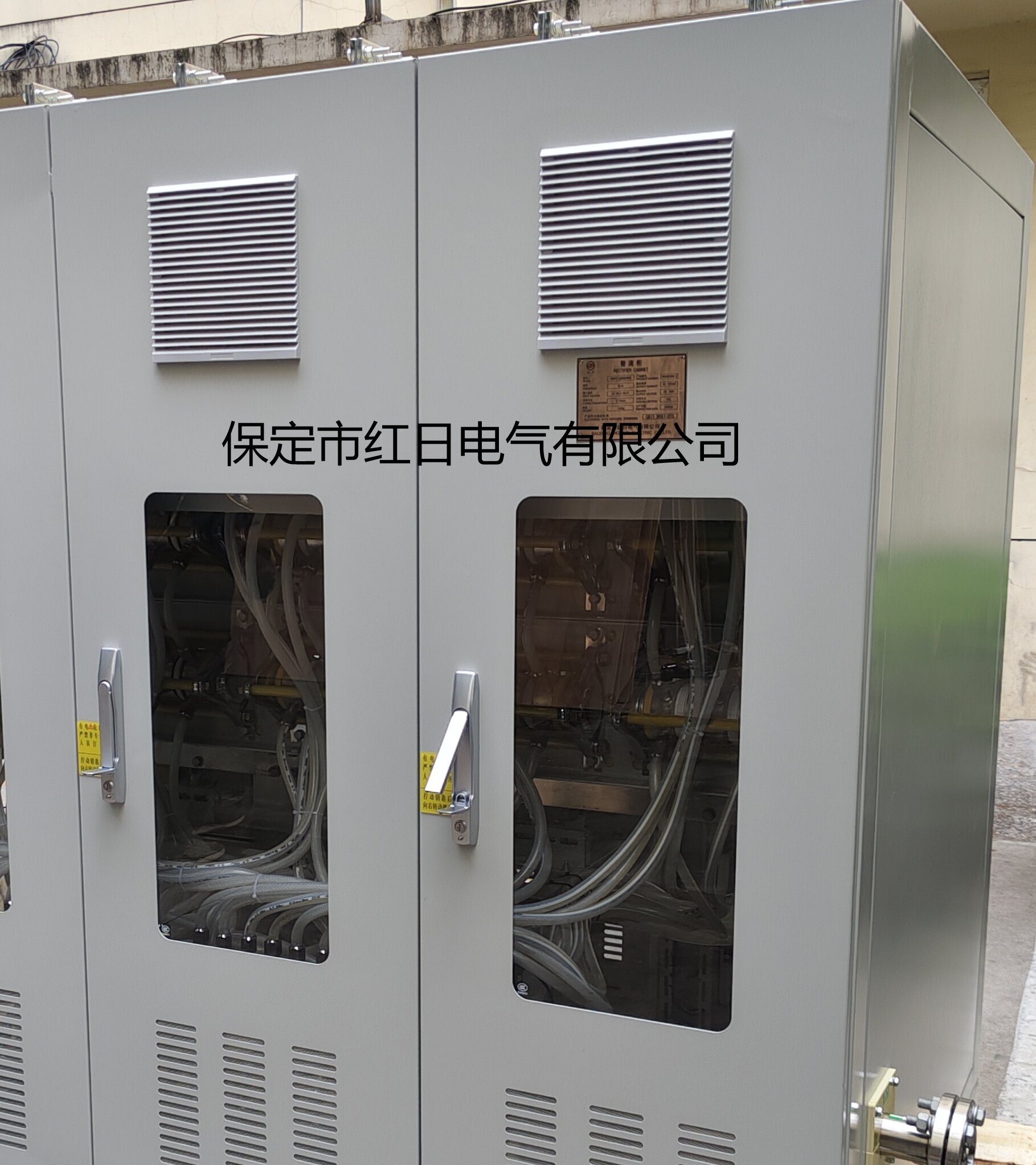

        本项目 12000A/400V 晶闸管整流柜主回路采用三相桥 24 脉波非同相逆变并联拓扑，专门适配电解槽连续电解供电工况；现场电解槽采用一正二负排布结构，整流柜输出调压区间可覆盖 1.05 倍电解槽额定电压，充分满足开机升电压、生产负荷波动等各类工艺调节需求。

        设备搭载全套多层次安全保护机制，包含主回路操作过电压保护、晶闸管换相过电压保护、功率器件过温保护、整机过载与短路过流保护、柜体高温保护等，全方位规避各类电气故障。控制系统配备两套完全独立的晶闸管触发信号板，采用热备用冗余运行模式，一套故障时另一套可无缝接替工作，有效杜绝供电中断。

        整套晶闸管整流柜供电系统拓扑先进、保护全面、控制回路冗余可靠，电压调节能力适配现场电解工艺，能够实现长时间不间断稳定输出直流电，既降低谐波损耗、提升电解生产效率，又大幅减少故障停机风险，为本项目电解生产线安全、高效、连续运行提供可靠电源保障。
